Der Hauptgrund, dass Netzwerkabel Farben haben, ist die Vermeidung von Verwechslungen. Die UTP Kabel bestehen aus 8 Drähten, wobei jede Ader eine andere Farbe hat. Allerdings sind die Farben der Drähte in den UTP Kabeln immer gleich, um den Standard-Farbcode UTP beizubehalten. Wie dieser Farbcode genau aussieht und was es zu beachten gilt, erklären wir Ihnen in diesem Blogbeitrag.
Was sind Netzwerkkabel Farben? Und welchen Farbcode benutze ich?
Es gibt zwei verschiedene Farbreihenfolgen für Netzwerkkabel: Standard EIA/TIA-568-A und Standard EIA/TIA-568-B. In Europa ist es üblich, den Farbcode nach B-Standard (568-B) zum Anschließen des Kabels an einen RJ45-Stecker oder an eine Datenanschlussdose zu verwenden. Die Farbreihenfolge lautet wie folgt:
1. weiß-orange
2. orange
3. weiß-grün
4. blau
5. weiß-blau
6. grün
7. weiß-braun
8. braun

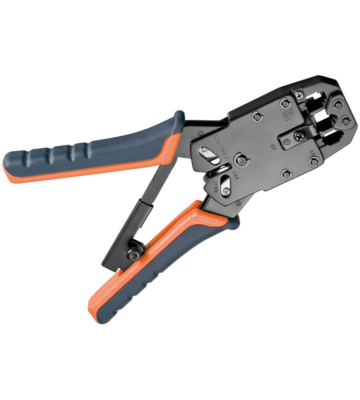

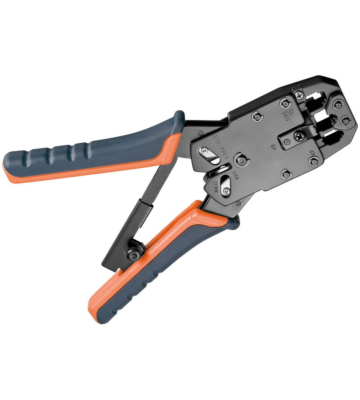

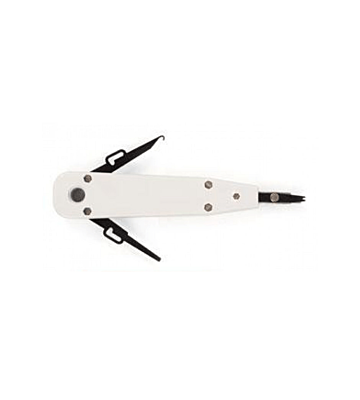

Nützliche Werkzeuge für eine optimale Verbindung
Ist der B-Standard die richtige Reihenfolge der Netzwerkkabel Farben?
Ja, Beim Anschluss eines RJ45 Konnektors an ein Kabel auf Rolle wird stets die Standardfarbreihenfolge 568-B eingehalten. Dadurch wird verhindert, dass die Reihenfolge der Adern im Kabel erst auf der anderen Seite des Kabels überprüft werden muss. Auf diese Weise entsteht keine Verwechslung, wenn ein RJ45 Konnektor an ein UTP-Kabel (gerade) angeschlossen wird.
Welche Farbreihenfolge verwende ich für eine Datenanschlussdose?
Der B-Standard des UTP Farbcodes wird auch für den Anschluss des UTP Kabels an eine Datenanschlußdose verwendet. Es ist jedoch wichtig, die Reihenfolge der Nummerierung in der Anschlußdose genau einzuhalten. Bei den Unterputzdosen aus unserem Sortiment lautet die Anschlussreihenfolge 5 - 4 - 1 - 2 - 3 - 6 - 7 - 8. Das bedeutet, dass die Adernpaare in einer anderen Farbreihenfolge angeordnet werden müssen:
- weiß-blau (5)
- blau (4)
- weiß-orange (1)
- orange (2)
- weiß-grün (3)
- grün (6)
- weiß-braun (7)
- braun (8)
In welcher Reihenfolge lege ich die Netzwerkkabel Farben bei Crossover-Kabeln an?
Ein Crossover-Kabel verwendet auf der einen Seite den B- und auf der anderen Seite den A-Standard (568A). Die Farbreihenfolge gemäß A-Standard lautet:
- weiß-grün
- grün
- weiß-orange
- blau
- weiß-blau
- orange
- weiß-braun
- braun
