Bei der Installation eines Datennetzwerkes oder der Herstellung eines Patchkabels sollten Sie die Netzwerkkabel test. Dies wird jedoch oft vergessen. Und dann kann es vorkommen, dass das Kabel nicht optimal oder nicht richtig angeschlossen ist. Aber was ist der Grund dafür? Ein Kabeltest kann hier Deutlichkeit verschaffen.
Netzwerkkabel testen beim Anlegen eines Kabelnetzwerks
Beim Anlegen eines Datennetzwerkes wird häufig ein Verlegekabel verwendet. Der Vorteil eines Cat 6 Verlegekabel ist, dass es leicht durch eine Wand oder durch ein Leerrohr gelegt werden kann. Auf diese Weise können Kabel sauber verarbeitet werden. Unabhängig davon, ob Sie das verlegte Kabel an Netzwerkstecker, Datenanschlussdosen oder Patchfelder anschließen, verwenden Sie nach der Installation immer einen Netzwerkkabeltester. Ein Netzwerktester kontrolliert, ob das Netzwerk korrekt angeschlossen ist und die Adern der installierten Kabel optimal verbunden sind.
Wie funktioniert ein Kabeltester?
Ein Kabeltester ist ein Gerät, das einfach anzeigt, ob die Adern des Kabels korrekt angeschlossen sind. Dies funktioniert wie folgt:

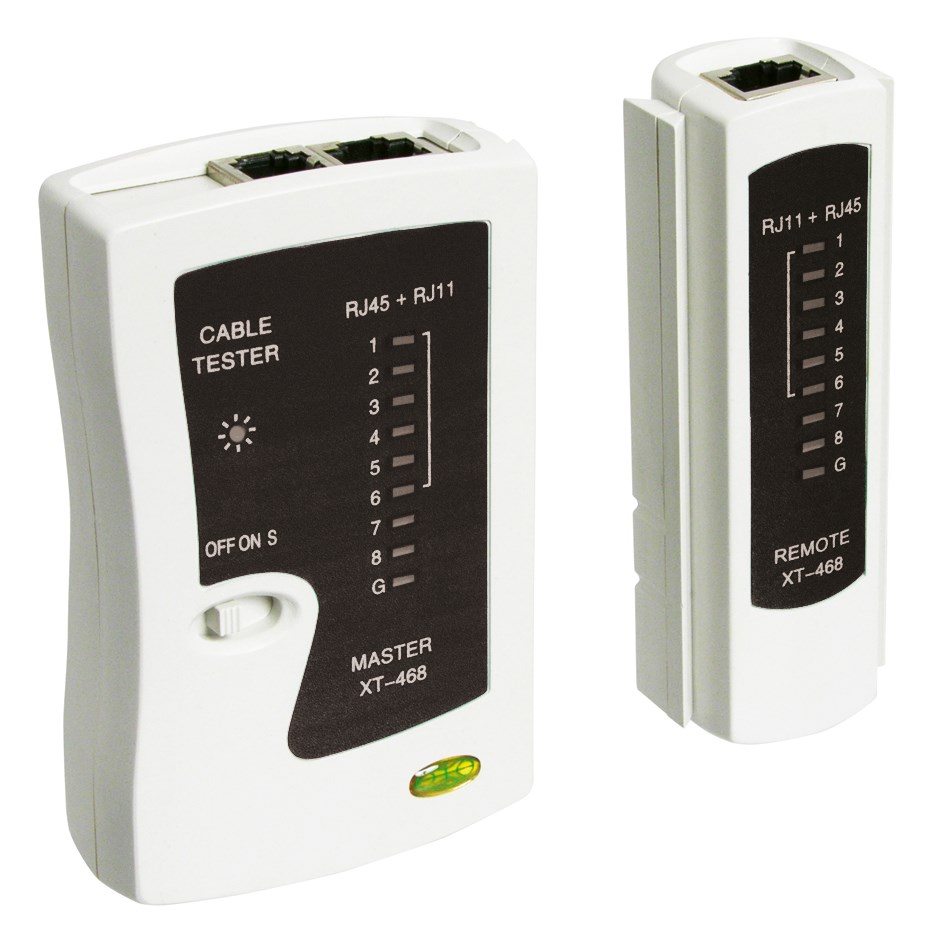

Ein Kabeltester besteht aus zwei Teilen, der Haupteinheit und der Remote-Einheit. Klicken Sie den Stecker des Kabels in die Haupteinheit und stecken Sie den Stecker auf der anderen Seite des Kabels in die Remote-Einheit. Der Netzwerkkabeltester zeigt die Zahlen 1 bis 8 an, die die Anzahl der Adern darstellen, aus denen das Kabel besteht.
Wenn das Kabel an den Tester angeschlossen wird, zeigt das Licht die Zahlen 1 bis 8 nacheinander an. Das bedeutet, dass die Adern korrekt angeschlossen sind.
Wenn die Leuchte eine Zahl überspringt oder z.B. von 3 auf 7 springt, bedeutet dies, dass dieses Kabel nicht richtig abgeklemmt wurde. Für eine optimale Netzwerkverbindung, muss das Kabel wieder abgeklemmt und neu angeschlossen werden.
Der Netzwerktester ist ein praktisches Werkzeug, das bei der Installation eines Datennetzwerkes unverzichtbar ist.

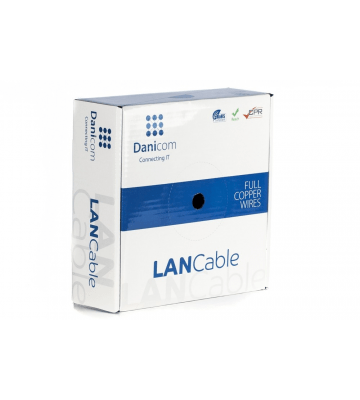

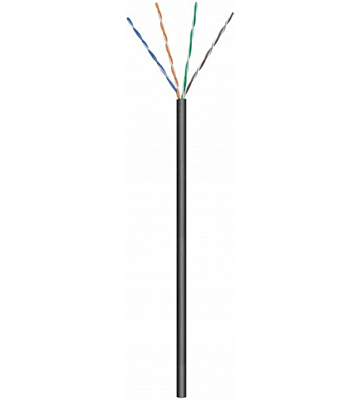

Unsere beliebtesten Netzwerkkabel
Kabelprobleme lösen
Ein reibungsloser Datenverkehr im Ethernet ist entscheidend für die Leistung Ihres Netzwerks. Jedoch kann es zu Problemen und unerwarteten Ausfällen kommen. Wir erklären Ihnen die häufigsten Ursachen für Netzwerkstörungen und deren Lösung.
Geschirmte oder ungeschirmte Kabel
Bei Netzwerkkabeln können Sie sich zwischen geschirmten FTP oder STP Kabeln und ungeschirmten UTP Kabeln entscheiden. Liegt das Datenkabel neben einem Strom- oder Koaxialkabel, brauchen Sie geschirmte Datenkabel, damit es nicht zu Störungen bei der Datenübertragung (Interferenz) kommt. Ist is der Nähe weder ein Strom noch ein COAX Kabel, reicht ein ungeschirmtes Kabel aus. Sind Sie sich nicht sicher, empfehlen wir Ihnen zur Sicherheit ein geschirmtes Kabel zu verwenden.
Optimale Verbindung
Für eine fehlerfreie Datenübertragung muss das Kabel an beiden Kabelenden richtig am RJ45 Stecker oder an der LSA Leiste der Datenanschlussdose oder des Patchpanels angeschlossen sein. Dafür ist es wichtig, dass die Adernpaare des Kabels Kontakt zum Stecker/LSA Leist haben. Wie Sie ein Kabel richtig anschließen, lesen Sie in unserem Blogbeitrag Wie schließe ich ein FTP Kabel an einen geschirmten Konnektor oder eine Datenschlussdose an?
Wählen Sie die richtige Kabellänge
Ein Ethernetkabel sollte nicht länger als 100 Meter sein. Bei längeren Kabeln kann es sein, dass das Signal schwächer wird und die Datenübertragung mehr Zeit in Anspruch nimmt. Fertige Patchkabel können Sie in der passenden Länge kaufen. Verlegkabel auf Rolle, kürzen Sie selber auf die gewünschte Länge ein.
Kabelkategorie
Wählen Sie die richtige Kabelkategorie, die zu Ihrem Internetgebrauch passt. Nur wenn alle Kabel und Komponenten eine aufeinander abgestimmte Kategorie haben, hat die Verbindung auch die Eigenschaften der gewünschten Cat Verbindung. Kombinieren Sie verschiedene Kategorien, kann es zu Einbußen der Geschwindigkeit oder Bandbreite kommen.
