Sie brauchen Glasfaser-Stecker, um mit Glasfaserkabeln eine stabile und zuverlässige Verbindung herzustellen. In diesem Artikel erklären wir Ihnen wo der Unterschied der Glasfaser-Stecker LC, SC, SC/APC, ST und E2000 liegt, und erklären, wofür Sie sie verwenden.
Warum gibt es verschiedene Arten Glasfaser-Stecker?
Jeder Glasfaser-Stecker ist für bestimmte Anwendungen konzipiert und erfüllt verschiedene technische Anforderungen. Es ist wichtig, den richtigen LWL Stecker zu wählen, da dies die Leistung und Zuverlässigkeit der Glasfaserverbindung beeinflusst. Lesen Sie hier was die gängigsten Glasfaser Stecker sind und wann Sie welchen Stecker benuzten.
LC-Stecker
LC ist die Abkürzung für Lucent Connector. Dieser Glasfaser Stecker ist klein und wird in Rechenzentren und Telekommunikationsnetzwerken eingesetzt. Er hat einen Push-Pull-Mechanismus, der eine schnelle und einfache Verbindung ermöglicht. Aufgrund seiner kompakten Größe ist ein LC-Stecker auch für dicht gepackte Installationen geeignet.
SC-Stecker
SC-Stecker bedeutet Subscriber Connector. Dieser Glasfaser Stecker ist etwas größer als der LC-Stecker. Er bietet aber immer noch eine gute Leistung und einfache Installation. Der Stecker ist aufgrund seines einfachen Schnappverschlusssystems beliebt. SC-Stecker werden häufig in lokalen Netzwerken und Glasfaserkabelsystemen verwendet.
SC/APC-Stecker
SC/APC-Stecker ähneln SC-Steckern. Sie haben jedoch einen abgewinkelten APC (Angled Physical Contact) Anschluss. Dieser Schrägschliff minimiert Reflektionen und erhöht die Übertragungseffizienz des Signals. SC/APC Glasfaser-Stecker verwenden Sie, wenn geringe Reflektionen erforderlich sind, wie zum Beispiel für Video-, CATV- und Telekommunikationsnetzwerke.
ST-Stecker
ST-Stecker (Straight Tip) wurden früher häufig verwendet. Sie werden jedoch allmählich von kleineren Modellen wie LC und SC ersetzt. ST-Stecker haben einen Bajonettverschluss und werden in industriellen Umgebungen verwendet. ST Glasfaser Stecker werden hauptsächlich für Single-Mode-Glasfaserverbindungen über längere Entfernungen benutzt.
E2000-Stecker
E2000-Stecker sind eine der neuesten Glasfaserstecker-Familie. Dieser Glasfaser-Stecker kombiniert die Vorteile von SC- und LC-Steckern mit kompakter Größe und einem Push-Pull-Mechanismus. E2000-Stecker bieten zudem Schutz vor Staub und Schmutz. Hierdurch sind sie für anspruchsvolle Umgebungen wie Reinräume besonders geeignet.

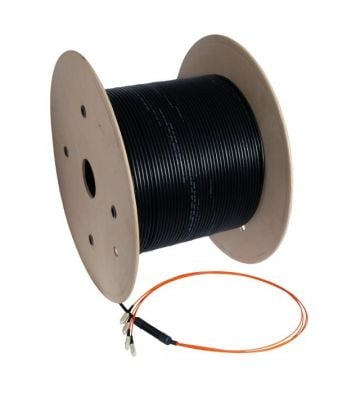

Maßgefertigte Prefab LWL - Singlemode & Multimode
Stellen Sie Ihr eigenes Glasfaserkabel zusammen. Mit unserem Online-Konfiuartor wählen Sie Kabeltyp, Länge und den Steckertyp.
Singlemode Prefabkabel sind als OS2 mit 4, 8, 12 oder 24 Fasern erhältlich. Mit den Steckertypen LC, SC, SC/APC, ST und E2000.
Multimode gibt es als OM2, OM3 und OM4 mit 4, 8, 12 oder 24 Fasern. Wählen Sie aus den Steckertypen LC, SC und ST.
Ferrulen
Glasfaserkerne müssen geschützt und die Fasern korrekt ausgerichtet werden. Hierfür haben Glasfaser Stecker Ferrulen. Eine Ferrule ist eine zylindrische Hülse, die die Glasfaser hält und sicherstellt, dass sie sich an der richtigen Position befindet.
Bei LC-Steckern hat die Ferrule einen Durchmesser von 1,25 mm. Bei SC, ST und E2000 ist der Diameter der Ferrule 2,5 mm.
Beim Anschließen von Lichtwellenleitern (LWL) und Steckern ist es wichtig, dass das Singlemode oder Multimode Kabel sauber ist. Installateure verwenden daher Ferrule Reiniger, damit die Ferrule staub- und schmutzfrei ist und die Datenübertragung nicht beeinträchtigt wird.
Erklärung zu Glasfaserkupplungen: Simplex und Duplex
Glasfaser-Kupplungen haben 2 Funktionen:
- Sie verwenden Sie in nicht konfektionierten Spleißboxen um eine Verbindung herzustellen.
- Sie können mit einer Kupplung zwei Glasfaserkabel miteinander verbinden und den Lichtwellenleiter verlängern.
Glasfaser-Kupplungen gibt es als Simplex und Duplex.
Bei Simplex gibt es nur eine einzelne Faserverbindung, bei der nur ein Signal in eine Richtung gesendet wird. Dies wird oft für Anwendungen verwendet, bei denen nur Einwegkommunikation erforderlich ist, wie Videoüberwachung oder Kabelfernsehen.
Duplex ermöglicht hingegen eine bidirektionale Kommunikation, bei der das Senden und Empfangen von Signalen gleichzeitig stattfindet. Dies wird häufig für Datennetzwerke und Telekommunikationsanwendungen verwendet, bei denen interaktive Kommunikation entscheidend ist.
