Das alte Netzwerk kann Ihren aktuellen Internetgebrauch nicht mehr bewältigen: Die Verbindung stockt während einer Online-Besprechung und das Herunterladen großer Dateien dauert eine Ewigkeit. Wenn Ihnen das bekannt vorkommt, dann braucht Ihr Netzwerk ein Upgrade. Oder vielleicht installieren Sie in einem Neubau das erste Kabelnetzwerk. In beiden Fällen stehen Sie vor der Wahl, welche Netzwerkkabel Sie zukünftig verwenden wollen.
Entscheiden Sie sich für ungeschirmte oder geschirmte Netzwerkkabel? CCA oder 100% Kupfer? Flexibel oder Starrleiter? Und welche Daten- und Übertragungsgeschwindigkeit brauchen Sie? Klingt kompliziert? Keine Sorge! Wenn Sie wissen wofür die Internetverbindung genutzt wird, finden Sie ganz einfach das beste Internetkabel! Nach dem Lesen dieses Artikels wissen Sie welche Arten von Netzwerkkabeln es gibt und welches das beste Kabel für Ihre spezifische Internetnutzung ist.
Sie wollen direkt mit dem Anlegens des Netzwerks loslegen?
- Sie lesen gerade die Seite 1
- Seite 2
- Seite Weiter
Was ist ein Netzwerkkabel?
Ein Netzwerkkabel ist ein Kabel, das Sie für die Installation von Telefon- und Computernetzwerken verwenden. Das Kabel besteht aus gedrehten Adernpaaren, die eine standardisierte Farbkodierung haben. Ein Netzwerkkabel wird auch als UTP Kabel, Internetkabel, Ethernetkabel, LAN Kabel oder Twisted-Pair-Kabel bezeichnet. Das sind unterschiedliche Namen für das gleiche Kabel.
Geschirmtes oder ungeschirmtes Internet Kabel
Mit einem Internet Kabel stellen Sie eine Internet- oder Telefonverbindung her. Sie haben die Wahl zwischen einem ungeschirmten UTP Kabel und einem geschirmten FTP- oder STP Kabel. UTP ist die Abkürzung für Unshielded Twisted Pair. FTP bedeutet Foiled Twisted Pair und STP Shielded Twisted Pair.
Die Verwendung eines abgeschirmten Kabels ist wichtig, wenn sich in der Nähe des Internetkabels andere COAX-, Strom- oder Netzkabel befinden. Die Verwendung von Folie im FTP-Kabel verringert die Gefahr von Störungen bei der Datenübertragung.
Erläuterung der Kabelbezeichnungen
Der Aufbau, und damit die Schirmung von Internetkabeln ist mit Buchstaben gekennzeichnet.
U - Ungeschirmt: ohne Abschirmung.
F - Foil: Abschirmung mit Folie um die Adernpaare.
S - Geflecht: Die Adernpaare sind mit einem Metallgeflecht abgeschirmt.
Es gibt zwei weitere Varianten mit geschirmten Adernpaaren:
UTP - Die Adernpaare sind nicht einzeln abgeschirmt
FTP - Die Adernpaare sind einzeln mit Folie abgeschirmt
Mit diesen Bezeichnungen machen wir Kombinationen:
U/UTP: Ein UUTP Kabel hat keine Abschirmung der Adernpaare und keine Abschirmung pro einzelnem Adernpaar
F/UTP: Beim FUTP Kabel sind alle Adernpaare zusammen mit Folie abgeschirmt, haben aber keine Abschirmung pro einzelnem Adernpaar
S/FTP: Beim SFTP Kabel sind alle Adernpaare mit einem Metallgeflecht geschützt und jedes einzelne Adernpaar ist mit Folie abgeschirmt
Zur Verdeutlichung sehen Sie hier Abbildungen des Kabelaufbaus.
|
Alter Name |
Neuer Name |
Schirmung Kabel |
Schirmung Aderpaare |
|
UTP |
U/UTP |
keine |
keine |
|
STP |
U/FTP |
keine |
Folie |
|
FTP |
F/UTP |
Folie |
keine |
|
S-STP |
S/FTP |
Geflecht |
Folie |
|
S-FTP |
SF/UTP |
Folie und Geflecht |
keine |
 |
 |
 |
 |
 |
Was ist der Unterschied zwischen Cat5e, Cat6, Cat6a und Cat7 Kabeln?
Kabelklassen werden als Cat bezeichnet. Jede Klasse hat seine eigene spezifische Geschwindigkeit und Bandbreite. Die Datengeschwindigkeit wird in Bits angezeigt und gibt an, wie schnell Daten vom Sender zum Empfänger gesendet werden. Die Bandbreite wird in MHz berechnet und gibt an, wieviel Daten gleichzeitig verarbeitet werden können.
Generell gilt: Je neuer/höher die Netzwerkkabel Kategorien, desto schneller die Datenübertragung und höher die Bandbreite.
|
Kabelkategorie |
Cat5e |
Cat6 |
Cat6a |
Cat7 |
|
Geschwindigkeit bis |
1000 Mbit/s |
1000Mbit/s |
10.000 Mbit/s |
10.000 Mbit/s |
|
Geeignet für Typ Netzwerk |
Gigabit |
Gigabit |
10-Gigabit |
10-Gigabit |
|
Bandbreite |
100MHz |
250MHz |
500MHz |
600MHz |
Meistgekaufte Kabel
Welche Datengeschwindigkeit brauche ich?
Die Art des Netzwerkkabels und die Bandbreite, die Sie benötigen, hängen von den Anforderung ab, die Sie an Ihr Netzwerk stellen. Wir schildern einige Situationen, in denen der Unterschied zwischen den Kabelkategorien deutlicher wird.
Heimnetzwerk
Nutzen Sie die Internetverbindung allein oder mit Ihrer Familie? Dann reicht in der Regel ein Cat6 Kabel aus. Laden Sie viele Filme herunter, machen Serien-Marathons oder gamen regelmäßig? Dann empfehlen wir Ihnen Cat6a Kabel, denn die Bandbreite unterstützt die Datenmenge besser.
Ladestation für Elektroautos
Planen Sie zu Hause oder im Büro eine Ladestation für Elektroautos zu installieren, ist es ratsam, neben dem Stromkabel auch gleich ein Datenkabel zu verlegen. Auch wenn Sie derzeit noch keine intelligente Ladestation mit Lastausgleich (Load Balancing) verwenden, ist das wohl die Zukunft der Ladestationen. Hierfür eignet sich am besten ein geschirmtes (S/FTP) Cat6 Outdoorkabel.
Homeoffice und mittelgroße Firmen
Muss die Netzwerkverbindung in der Lage sein, große Up- und Downloads von verschiedenen Mitarbeitern zu bewältigen? Oder müssen Sie vom Dachboden aus an einer wichtigen Teambesprechung teilnehmen, während Ihr Sohn oder Ihre Tochter am Computer gamen will? Dann hat das Netzwerkkabel eine Menge Daten auf einmal zu verarbeiten. Für diese Situationen empfehlen wir ein Cat6a Kabel.
Größere Unternehmen und IT-Netzwerke
Arbeiten Sie mit einer großen Gruppe im selben Netzwerk? Denken Sie zum Beispiel an Kundenservice, Vertrieb, Einkauf und IT. Dann muss das Netzwerk hart arbeiten, um alle Daten schnell und ohne Unterbrechungen zu übertragen. Mit einem Netzwerkkabel Cat7 ist Ihr Netzwerk diesen Herausforderungen gewachsen und Sie sind für die digitale Zukunft gerüstet.
Was Ihnen vielleicht auffällt, ist, dass wir nicht weiter aufs Cat5e Kabel eingehen. Mit den heutigen 3G, 4G und 5G-Netzwerken ist Cat6 zum Standard geworden, auch fürs Heimnetzwerk.
Und wenn Sie sowieso neue Netzwerkkabel verlegen und sich jetzt schon auf das Netzwerk der Zukunft vorbereiten wollen, ist ein Cat7 Netzwerkkabel die richtige Wahl.
Wissen Sie schon was Sie brauchen?
Wenn Sie jetzt schon eine Wahl getroffen haben, welches Netzwerkkabel Sie wollen, sehen Sie hier alle Kabelkategorien.
Brauche ich ein CCA oder 100% Kupferkabel?
Die Geschwindigkeit der Signalübertragung hängt von der Art des Leiters ab. Sie können zwischen CCA undr 100% Kupfer wählen. CCA ist die Abkürzung für Copper Clad Aluminium, also ein Aluminiumkern, der mit Kupfer beschichtet ist. Ein 100% Kupferkabel ist, wie kann es auch anders sein, ein Netzwerkkabel mit Adern aus 100% Kupfer. Beide Kabel sind äußerlich nicht voneinander zu unterscheiden. Ein Kupferkabel bietet jedoch 5 wichtige Vorteile gegenüber einem CCA Kabel.
- Ein Kupferkabel behält länger seine Flexibilität
- Geringeres Risiko eines Kabelbruchs
- Ein Kupferkabel leitet Signale besser.
- Der Gleichstromwiderstand ist geringer.
- Entspricht der Norm ANSI/TIA-568-B2-1.
Der Vorteil eines CCA-Netzwerkkabels ist, dass es günstiger ist als ein reines Kupferkabel.
Hinweis: Verwenden Sie PoE (Power over Ethernet)? Dann empfehlen wir immer den Kauf eines 100%igen Kupferkabels, da dieses PoE unterstützt.
Was ist der Unterschied zwischen einem flexiblen Kabel und einem Starrleiter?
Bei der Auswahl des richtigen Netzwerkkabels sollten Sie darüber nachdenken, wie Sie das Netzwerkkabel anschließen wollen. Das ist wichtig, da dies Einfluss darauf hat, ob Sie ein flexibles Kabel oder ein Kabel mit Starrleiter benötigen. Flexibel oder starr sagt etwas über den Aufbau der einzelnen Adern aus.
Wenn Sie ein Netzwerkkabel abisolieren, sehen Sie im Inneren des Kabels 8 einzelne Adern, die ebenfalls isoliert sind. Wenn Sie diese Ader-Isolierung entfernen, wird der Unterschied zwischen einem flexiblen Kabel und einem Starrleiter sofort sichtbar. Ein flexibles Kabel besteht aus lauter kleineren Kupferdrähten (im Foto links). Ein Starrleiter besteht aus einem einzigen, massiven Draht (Im Foto rechts).
 |
|
Bedeutet das, daß der Starrleiter dann nicht funktioniert? |
Was ist ein halogenfreies Kabel?
LSZH (Low smoke zero halogen) oder LSOH sind halogenfreie Kabel. Es gibt diverse Gründe, sich für ein halogenfreies Kabel zu entscheiden. Es ist sicherer, da es nur minimalen Rauch und kein Halogen produziert, wenn das Kabel Feuer ausgesetzt ist. Dies ist nicht nur besser für Mensch und Umwelt, sonder verringert auch den Schaden and Gebäuden und Einrichtungen, da keine Schadstoffe freigesetzt werden. LSZH / LSOH Kabel werden vorzugsweise in schlecht ventilierten Räumen, wie Flugzeugen, Zügen und in Tunneln verwendet.
Netzwerkkabel anschließen
Die Montage eines Netzwerkkabels kann auf zwei Arten erfolgen.
1. Anschließen an die Datenanschlussdose oder ein Patchpanel
Sie wollen Ihr Netzwerkkabel an eine Datensteckdose oder an ein Patchpanel anschließen? Dann benötigen Sie ein Netzwerkkabel mit Starrleiter. Eine Datensteckdose und ein Patchpanel haben nämlich beide eine LSA-Leiste, an die Sie das Kabel direkt und ohne Konnektoren befestigen können. Der Starrleiter haftet besser an einer LSA-Leiste und gewährleistet somit eine optimale Verbindung. Sie können eine spezielle LSA-Zange verwenden, um das Kabel anzuschließen.
2. Anschließen eines RJ45-Steckers
Wenn Sie an Ihr Netzwerkkabel einen RJ45 Stecker anschließen wollen, benötigen Sie ein flexibles Kabel. Der RJ45-Stecker durchbohrt nämlich vollständig den Kabelkern. Hierdurch entsteht die bestmögliche Verbindung.
Und was machen Sie, wenn Sie das Kabel an der einen Seite an eine Datenanschlußdose und am anderen Kabelende an einen RJ 45 Konnektor anschließen wollen? Kein Problem. Dann entscheiden Sie sich für ein Kabel mit Starrleiter. Es gibt spezielle RJ45 Konnektoren für Starrleiter, die eine optimale Verbindung zwischen Konnektor und Kabel ermöglichen.
Was brauche ich alles, um ein Netzwerk anzulegen?

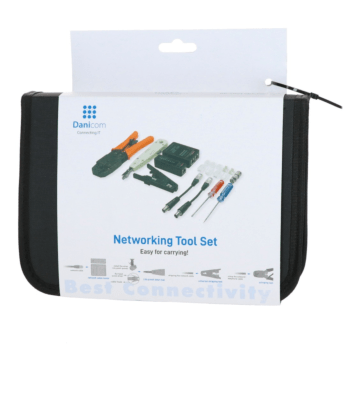

Was Sie genau zum Anlegen eines Netzwerkes benötigen ist, wie Sie bereits in diesem Beitrag gelesen haben, immer davon abhängig, welche Anforderungen Sie an Ihr Netzwerk stellen. In der Regel benötigen Sie ein Netzwerk-Verlegekabel, Patchkabel, einen Switch, Datenanschlussdosen und um Kabel einfach durch Wände oder andere Hohlräume zu ziehen, eine Einzugsspirale. Ein Geräteset ist praktisch. Und wenn Sie Switch, Fitzbox und Co. Ordentlich unterbringen wollen, bietet sich ein kleiner 10 Zoll Netzwerkschrank an.
Sofort loslegen? Unsere Empfehlungen für ein Heimnetzwerk
Wie Sie gelesen haben, gibt es keine Standardempfehlung zur Wahl des besten Kabels und Konnektoren. Dies ist immer von vielen Faktoren abhängig.
Aber aufgrund von vielgestellten Fragen unserer Kunden, denken wir, dass Sie mit folgenden Produkten schnell ein Heimnetzwerk anlegen können.
Brauchen Sie weitere Informationen? Wir sind für Sie da!
